एचिंग फोकस रिंग

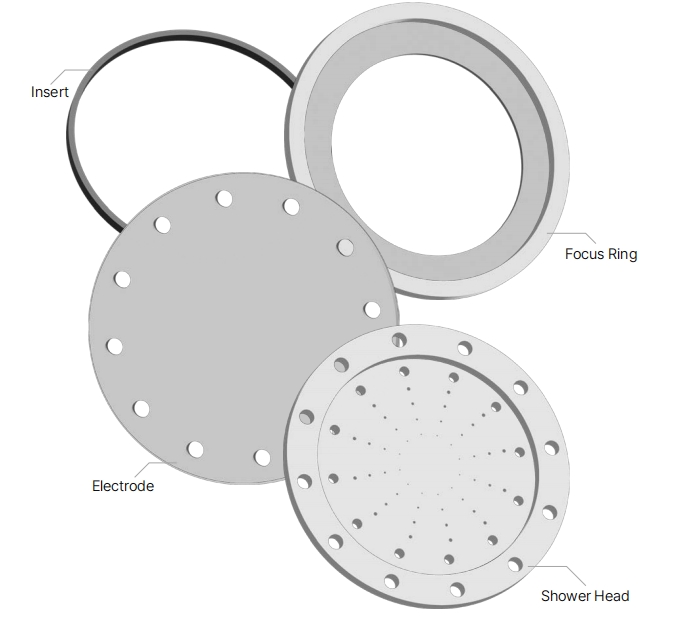

कोर सेमीकंडक्टर विनिर्माण प्रक्रियाओं जैसे कि CVD रासायनिक वाष्प जमाव, नक़्क़ाशी, और पतली फिल्म जमाव में, नक़्क़ाशी फ़ोकस रिंग (नक़्क़ाशी फ़ोकस रिंग), इलेक्ट्रोड (इलेक्ट्रोड), ETC (एज तापमान नियंत्रक) और अन्य उपभोज्य घटक प्रक्रिया की सटीकता और स्थिरता सुनिश्चित करने के लिए महत्वपूर्ण घटक हैं। इन घटकों को प्लाज्मा वितरण, किनारे के तापमान और विद्युत क्षेत्र की एकरूपता के सटीक नियंत्रण के माध्यम से वेफर सतह पर नैनोस्केल संरचनाओं की एक समान मशीनिंग प्राप्त करने के लिए एक वैक्यूम कक्ष में सटीक रूप से इकट्ठा किया जाता है।

उच्च-स्तरीय प्रक्रियाओं (जैसे 5nm और उससे नीचे) में स्वच्छता और स्थिरता की सख्त आवश्यकताओं के जवाब में, सेमीक्सलैब ने पारंपरिक क्वार्ट्ज सामग्रियों की तुलना में उच्च शुद्धता वाले मोनोक्रिस्टलाइन सिलिकॉन को मुख्य सामग्री के रूप में उपयोग करके नक्काशीदार फोकसिंग रिंग और सहायक उपभोग्य सामग्रियों को पेश किया है। संक्षारण प्रतिरोध, तापीय स्थिरता और ढांकता हुआ गुणों में सफलता।

कोर सामग्री तुलना: मोनोक्रिस्टलाइन सिलिकॉन बनाम क्वार्ट्ज

1. प्लाज्मा संक्षारण प्रतिरोध

मोनोक्रिस्टल: वेफर बेस सामग्री के साथ अत्यधिक सुसंगत, उन्होंने फ्लोरीन-आधारित (CF₄, SF₆) या क्लोरीन-आधारित (Cl₂) प्लाज्मा वातावरण में बहुत कम नक़्क़ाशी दर प्रदर्शित की और क्वार्ट्ज़ की तुलना में 3-5 गुना अधिक समय तक जीवित रहे, जिससे उपकरण डाउनटाइम और प्रतिस्थापन आवृत्ति कम हो गई।

क्वार्ट्ज: हालांकि इसमें उच्च तापमान प्रतिरोध अच्छा है, लेकिन उच्च ऊर्जा आयन बमबारी के तहत सूक्ष्म दरारें बनाना आसान है, जिसके परिणामस्वरूप कण प्रदूषण का खतरा बढ़ जाता है, खासकर दीर्घकालिक नक़्क़ाशी प्रक्रिया में।

2. तापीय चालकता और तापीय विस्तार गुणांक

मोनोक्रिस्टलाइन सिलिकॉन: तापीय चालकता (149 W/m·K) क्वार्ट्ज (1.4 W/m·K) की तुलना में काफी अधिक है, जो प्रक्रिया की गर्मी को तेजी से संचालित कर सकता है और स्थानीय तापीय तनाव को कम कर सकता है। इसका कम तापीय विस्तार गुणांक (2.6×10⁻⁶/K) तापमान में उतार-चढ़ाव के कारण घटक विरूपण से बचने के लिए सिलिकॉन वेफ़र से मेल खाता है।

क्वार्ट्ज: कम तापीय चालकता, चैम्बर में तापमान ढाल बनाने में आसान, प्लाज्मा एकरूपता को प्रभावित करता है; थर्मल विस्तार गुणांक (0.55 × 10⁻⁶ / के) वेफर से बहुत अलग है, जो दीर्घकालिक उच्च तापमान के तहत घटकों के माइक्रो-विस्थापन का कारण बनना आसान है।

परावैद्युत गुण और प्रक्रिया सटीकता

मोनोक्रिस्टल सिलिकॉन: बहुत कम परावैद्युत हानि (tanδ <0.001), आरएफ विद्युत क्षेत्र वितरण को सटीक रूप से विनियमित किया जा सकता है ताकि यह सुनिश्चित किया जा सके कि वेफर नक़्क़ाशी दर अंतर के केंद्र के किनारे 1.5% से कम है, लाइन चौड़ाई एकरूपता के लिए उन्नत प्रक्रियाओं की आवश्यकताओं को पूरा करता है।

क्वार्ट्ज: ढांकता हुआ स्थिरांक (3.8) सिलिकॉन-आधारित वातावरण से अलग है, जो आसानी से विद्युत क्षेत्र विरूपण की ओर जाता है, और किनारे का प्रभाव महत्वपूर्ण है, जो उच्च पहलू अनुपात संरचना की गठन स्थिरता को प्रभावित करता है।

मोनोक्रिस्टलाइन सिलिकॉन क्यों चुनें?

7nm से नीचे की उन्नत प्रक्रियाओं में, प्रक्रिया विंडो को परमाणु पैमाने तक सीमित कर दिया जाता है, और पारंपरिक क्वार्ट्ज उपभोग्य सामग्रियों की छोटी जीवन प्लेट और विद्युत क्षेत्र हस्तक्षेप प्रभाव उपज की अड़चन बन गए हैं। वेफर्स के साथ अपनी भौतिक और रासायनिक समरूपता के साथ, मोनोक्रिस्टलाइन सिलिकॉन सामग्री इंटरफ़ेस हस्तक्षेप को काफी कम कर सकती है, रखरखाव चक्र को 3,000 घंटे से अधिक तक बढ़ा सकती है, और कुल लागत को 40% तक कम कर सकती है।

त्वरित विस्तार से:

1. अन्य नाम: फोकस रिंग, एचिंग रिंग, एचिंग के लिए फोकस रिंग, मोनोक्रिस्टलाइन सिलिकॉन फोकसिंग रिंग।

2. अनुप्रयोग: आइसोकंज़्यूमेबल घटक प्रक्रिया की सटीकता और स्थिरता सुनिश्चित करने के लिए महत्वपूर्ण घटक हैं। इन घटकों को प्लाज्मा वितरण, किनारे के तापमान और विद्युत क्षेत्र की एकरूपता के सटीक नियंत्रण के माध्यम से वेफर सतह पर नैनोस्केल संरचनाओं की एकसमान मशीनिंग प्राप्त करने के लिए वैक्यूम कक्ष में सटीक रूप से इकट्ठा किया जाता है।

3. कोर पैरामीटर: थर्मल चालकता (149 W/m·K), प्रक्रिया गर्मी को जल्दी से संचालित कर सकती है, स्थानीय थर्मल तनाव को कम कर सकती है; थर्मल विस्तार का इसका कम गुणांक (2.6 × 10⁻⁶ / K) तापमान में उतार-चढ़ाव के कारण घटक विरूपण से बचने के लिए सिलिकॉन वेफर्स से मेल खाता है।

तकनीकी डेटा तुलना

HAR नक़्काशी: 3D NAND और TSV (सिलिकॉन के माध्यम से) प्रक्रिया में, गहरे छेद की पार्श्व दीवार की लंबवतता का स्थिर रखरखाव।

परमाणु परत नक़्काशी (एएलई): अति-नक़्काशी से बचने के लिए सटीक विद्युत क्षेत्र नियंत्रण द्वारा एकल परमाणु परतों को हटाना।

मिश्रित अर्धचालक प्रसंस्करण: कम दोष दर वाली नक्काशी, जो GaN और SiC जैसे विस्तृत बैंड अंतराल वाली सामग्रियों के साथ संगत है।

शून्य प्रदूषण गारंटी: मोनोक्रिस्टलाइन सिलिकॉन सामग्री अल्ट्रा-सटीक पॉलिश (Ra <0.1μm) और क्लास 10 क्लीन रूम पैकेज है, जो कण पदार्थ उत्सर्जन से बचने और सेमीकंडक्टर ग्रेड स्वच्छता मानक (SEMI F47) को पूरा करने के लिए है।

बुद्धिमान तापमान नियंत्रण डिजाइन: एकीकृत ईटीसी मॉड्यूल, एम्बेडेड थर्मोकपल के माध्यम से किनारे के तापमान की वास्तविक समय की निगरानी और समायोजन, बैच पुनरावृत्ति सुनिश्चित करने के लिए प्रक्रिया कक्ष थर्मल बहाव का मुआवजा।

अनुकूलित अनुकूलता: विभिन्न प्रकार के प्लाज़्मा स्रोतों (ICP, CCP) के लिए, क्लाइंट स्टेशन मॉडल (जैसे AMAT Centura, Lam Research Kiyo) के अनुसार अनुकूलित एपर्चर और मोटाई का समर्थन करता है।
